Защитная сетка созданная из прямых линий

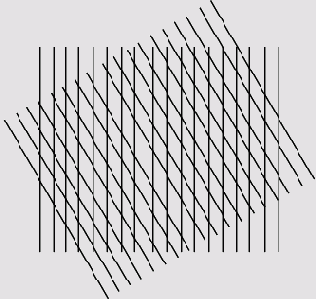

Рисунок 10.3. Защитная сетка, созданная из прямых линий
Несмотря на простоту изготовления, такую сетку можно назвать защитной: она имеет ярко выраженный рисунок, который плохо воспроизводится при копировании на ксероксе.
Совет
СОВЕТ
Если хотите проверить защитные свойства узора, показанного на Рисунок 10.3, распечатайте его на лазерном принтере, установив минимальную толщину линий. После этого попытайтесь отсканировать или ксерокопировать распечатку. Даже сетка, состоящая из черных линий, на копии «рассыплется». Цветной узор воспроизвести еще сложнее.
Правда, воссоздать такую фактуру довольно просто. Достаточно измерить расстояние между линиями, а затем нарисовать в векторном редакторе набор прямых и подобрать нужную толщину. Усложним рисунок — построим его из немного изогнутых линий.
- 1. Инструментом Line (Линия) нарисуйте прямую (Рисунок 10.4, а).
- 2. С помощью Convert Anchor Point (Изменить якорную точку) искривите ее (Рисунок 10.4, б).
- 3. Скопируйте полученный контур на новое место и командой Object > Blend > Make (Объект > Переход > Создать) постройте бленд между двумя искривленными контурами (Рисунок 10.4, в).
- 4. Инструментом Rotate (Поворот) создайте копию бленда под углом 20° (Рисунок 10.4, г).
- 5. Немного измените изгиб граничных линий, чтобы создать более интересную фактуру (Рисунок 10.4, Э).
